Помните деревянную трубу в несколько километров, идущую из одного конца Риддера в другой? Уже канувшая в Лету, она до сих пор вызывает изумление. Говорят, эта труба даже попала в книгу рекордов Гиннеса. На самом деле в гидроэнергетике Риддера, частью которой является и деривационный водовод, много интересного. В том числе и история ее создания, частью которой с читателями Noks.kz делится риддерский историко-краеведческий музей.
Дорогие земляки и все, кто интересуется историей гидроэнергетики! Нередко нам задают вопрос, действительно ли Лениногорский каскад ГЭС был занесен в книгу рекордов Гиннесса? Таких данных в музее нет. Однако в статье инженера П.Крокса от 1934 года нередко звучит: "такого в мировой практике ещё никто не строил" - прочитайте и убедитесь сами. При строительстве плотины использовался труд репрессированных рабочих и инженеров - многие из них там и остались в каменных безымянных могилах. Для иллюстраций использованы фото из материалов Ивана Васильевича Бердуса - участника строительства каскада и бессменного директора Верхне-Хариузовской ГЭС в 40-70-е годы, Заслуженного энергетика СССР.
Газета «Ульбастрой»
Орган Парткома, Поселкового совета и Управления строительством Ульбинской ГЭС. 1934 год. Год издания 1-й.
№ 33. 14 ноября. Выходит раз в пятидневку.
Ответ. Редактор А.И. Аржанов. Семипалатинск. Обллито № 57
Инженер П. КРОКС
Ульбинская ГЭС
Первоначально Ульбинскую ГЭС намечалось строить обособленной станцией для питания электроэнергией действующих риддерских предприятий и намечающегося строительством электролитного цинкового завода. В настоящее же время ульбинскую ГЭС нужно рассматривать как главное звено в цепи гидростанций по рекам Ульбе и Громотухе. Общая рабочая мощность этих станций предположены — в 90000 квт. С годовой выработкой до 700 млн.киловатт-часов. Добавление небольшого теплового резерва мощностью порядка 10-15 тыс.квт, работающего в общую сеть, повышает общую мощность до 100000 квт. Следует особо отметить, что столь малый тепловой резерв (10-15 проц. от общей мощности) обеспечивающий равномерный выпуск электроэнергии в течение круглого года, возможен лишь благодаря постройке двух водохранилищ, одного в верховьях Малой Ульбы, другого в верховьях реки Громатухи. Таковы энергетические перспективы Риддерского и Устькаменогорского районов, осуществление которых позволит не только полностью насытить энергией действующие предприятия промышленного Риддера, но и создает новые виды промышленности на базе дешевой и надежной электроэнергии. Строящаяся Ульбинская ГЭС - первая очередь этого энергокомбината по типу технического сооружения, является первой не только в СССР. Мало-Ульбинское водохранилище является необходимой составной частью всей Ульбинской установки. Довольно сложная по общей своей компановке, эта установка замечательна рядом смелых решений, впервые применяемых в таком виде и таких масштабах в мировой практике. Ульбинская ГЭС должна питаться водой рек Тихой и Громатухи, которая через канал ниже Хариузовской станции падает в приток реки Тихой. Как Тихая, так Громотуха, сравнительно многоводные весной в первой половине лета, дают очень мало воды в остальное время года, особенно зимой. Без исправления выравнивая стока этих рек мощность Ульбинской ГЭС падала бы до 8-10 процентов от летней мощности. Для устранения этого прошлого пробела сооружается Мало-Ульбинское водохранилище, емкостью около 80 млн.кубометров, которое позволит в пять раз увеличить зимний расход воды реки Громатуха и тем самым обеспечить среднесуточный выпуск энергии Ульбинской ГЭС в зимнее время в порядке около 11000 клв. Водохранилище площадью около 9 кв. километров сооружается в самых истоках Малой Ульбы на месте бывшего здесь когда-то в доисторические времена озера.

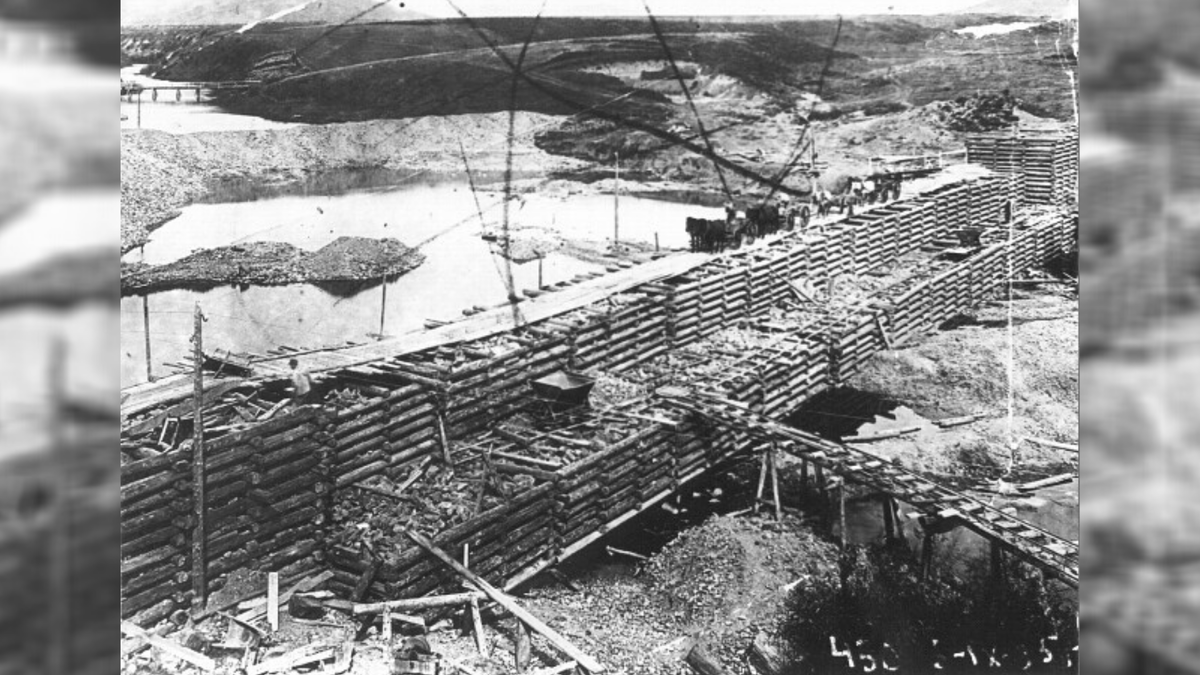

Для устройства водохранилища Малая Ульба преграждается плотиной высотою в 36 метров. Чрезвычайная затруднительность доставки в район водохранилища цемента и железа диктует строить плотину путем наброски рваного камня. Водонепроницаемость плотины, сделанной из каменной наброски, обеспечивается специальным деревянным экраном с прослойками прорезиненной ткани, соединенным с бетонным зубом, закладываемым в скалу на глубину около 6 метров. Во избежание утечки воды через трещины в скале (обычные в самых крепких гранитах), под плотиной производится так называемая навекция скалы, то есть нагнетание под большим давлением цементного раствора, который закупоривает все, даже самые мелкие трещины. Постройка плотины такого типа и размеров является первым случаем в СССР. Выпуск воды из водохранилища в реку Громатуху производится здесь через особый так называемый «рабочий тоннель», закрываемый затворами самого современного и надежного типа.

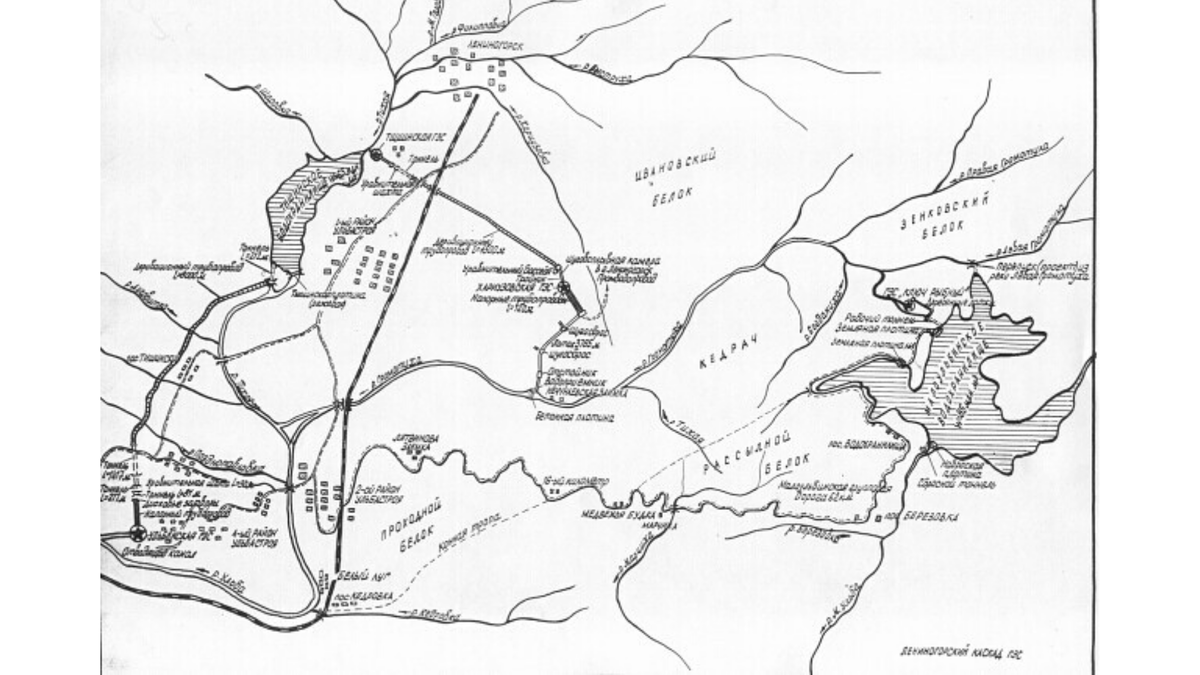

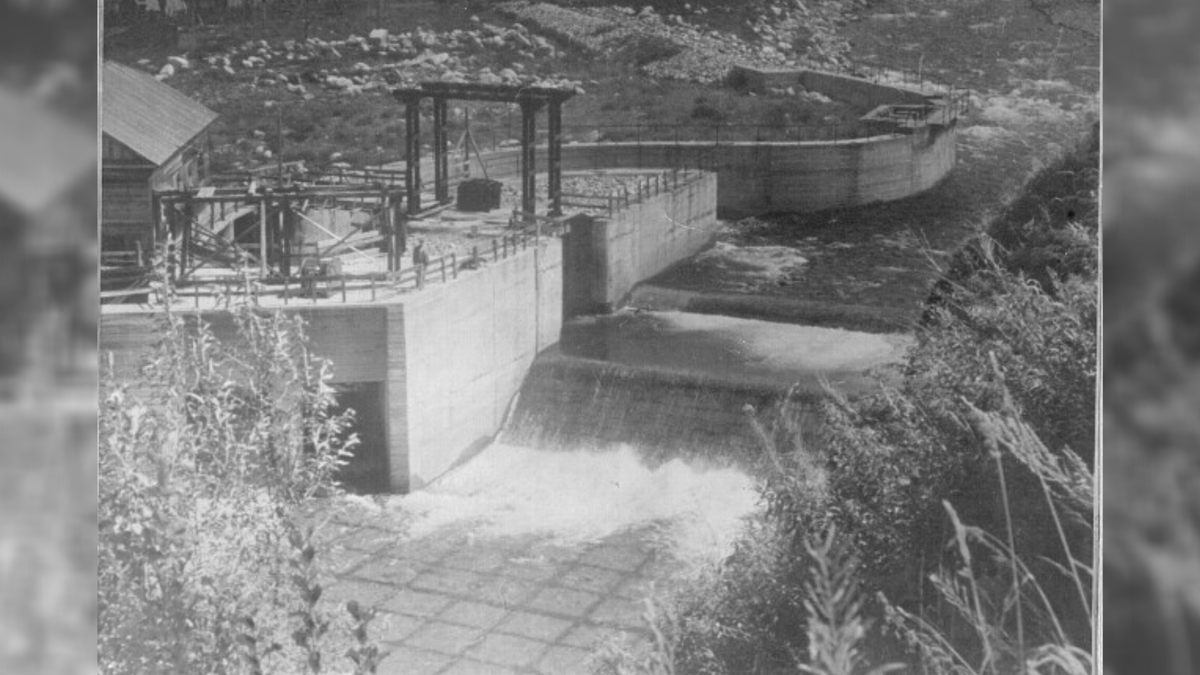

Для механизации работ и освещения рабочих поселков в настоящее время построены две временные гидростанции на Малой Ульбе и Березовке. Из Мало-Ульбинского водохранилища вода пойдет по реке Громатухе (в будущем предварительно через две мощные громатушинские гидростанции, через каналы Верхней и Нижней Хариузовских ГЭС и попадет в Тишинское водохранилище, закрываемое плотиной Ульбинской станции на реке Тихой). Эта плотина сравнительно небольшой высоты (около 10 метров) является одним из интереснейших сооружений Ульбастроя. Плотина запроектирована по совершенно новому типу, предложенному профессором Пузыревским, проверенному лабораторным путем, состоит частью из суглинистой насыпки, частью из каменной наброски. До сих пор ни у нас, ни за границей перелив воды через такую плотину не допускался из опасения размыва плотины. Расчеты и опыты профессора Пузыревского показывают, что вода, переливаясь через гребень плотины, как бы проваливается в толщу каменой наброски и не может причинить вреда самой плотине. Перелив воды через плотину во время весенних паводков в период эксплуатации станции позволяет отказаться от сложных и дорогостоящих водосбросных сооружений. Очень своеобразным является головное сооружение, через которое вода из Тишинского водохранилища попадает в водопровод самой Ульбинской ГЭС.

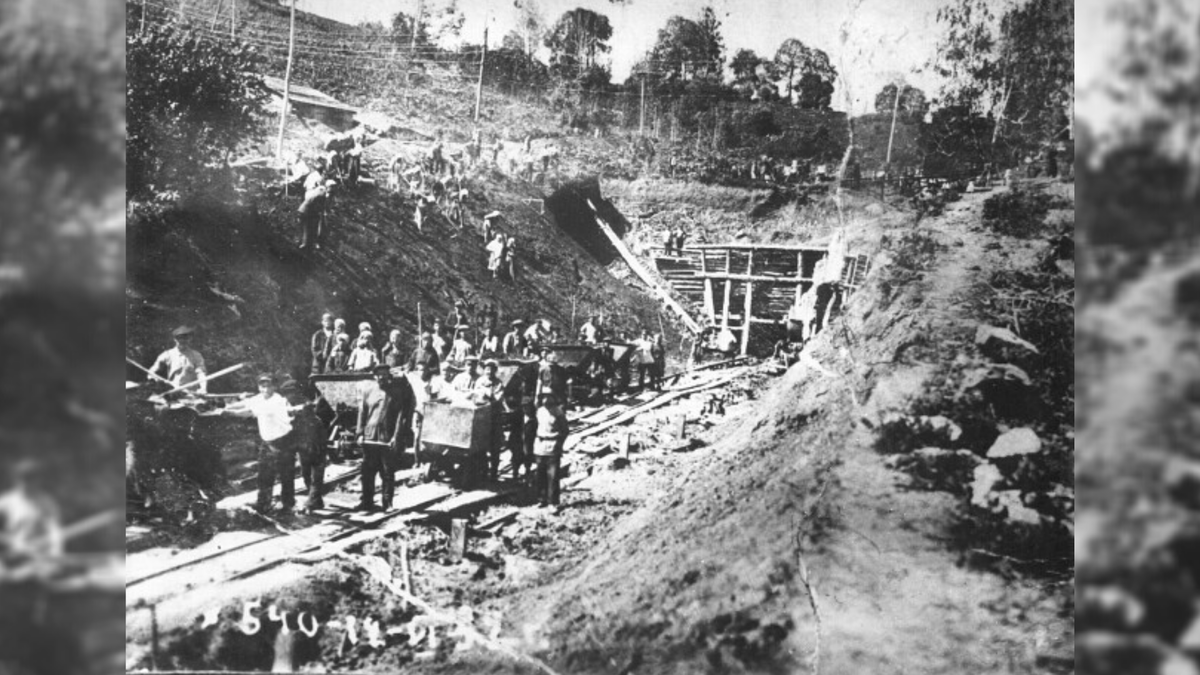

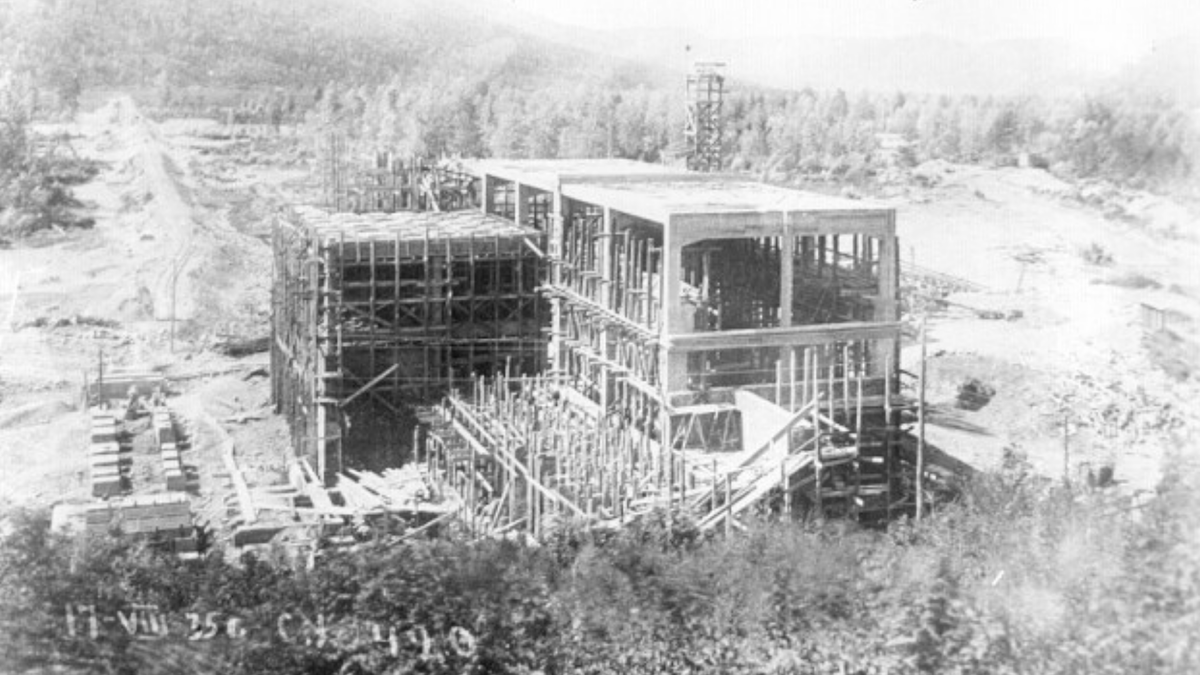

Тоннель № 1, предназначаемый ранее только для сбора излишков воды из водохранилища, после сооружения плотины типа профессора Пузыревского, будет использован также для подвода воды к станции. Благодаря этому отпала необходимость в сооружении так называемого "рабочего тоннеля № 2", который должен был строиться в крайне неблагоприятных геологических условиях. В сооружениях головного узла предположено применять деревянные щиты совершенно нового типа системы инженера Воеводского. Из первого тоннеля вода должна поступить в напорный деревянный трубопровод длиною в 8600 метров деривационного водопровода и свыше 1500 метров тоннелей. Диаметр трубопровода будет равен 3,25 метрам. Постройка трубопровода такого диаметра и длины в исключительно трудных Алтайских условиях не имеет больше себе примеров в мировой практике. Ожидаемое зимой частичное оледенение трубопровода изнутри также считалось одним из слабых мест всей установки. Но в настоящее время строительством запроектированы такие технические устройства, которые гарантируют все могущие быть осложнения в работе станции из-за внутреннего обмерзания трубопровода. Остальные части Ульбинской ГЭС (напорный металлический трубопровод, здание станции, электропередачи) не представляют сколь либо значительных отклонений от общих устройств такого вида. Напор станции округления будет составлять 160 метров, оборудование будет состоять из трех турбогенераторов мощностью в 9000 клвт. каждый. После постройки Мало-Ульбинской плотины на полную высоту выпуск энергии может подняться до 140 млн киловатт-часов. Из сказанного видно, что Ульбинская ГЭС, несмотря на свою сравнительно небольшую мощность (27000 клв.), является строительством огромного размаха, строительством крайне своеобразным в техническом отношении, строительством, требующим огромных затрат и производства весьма сложных инженерных работ в исключительно тяжелых Алтайских условиях. Применение новейших типов технических сооружений позволяет присвоить ей название самой передовой, в техническом отношении, гидростанции в Советском Союзе.

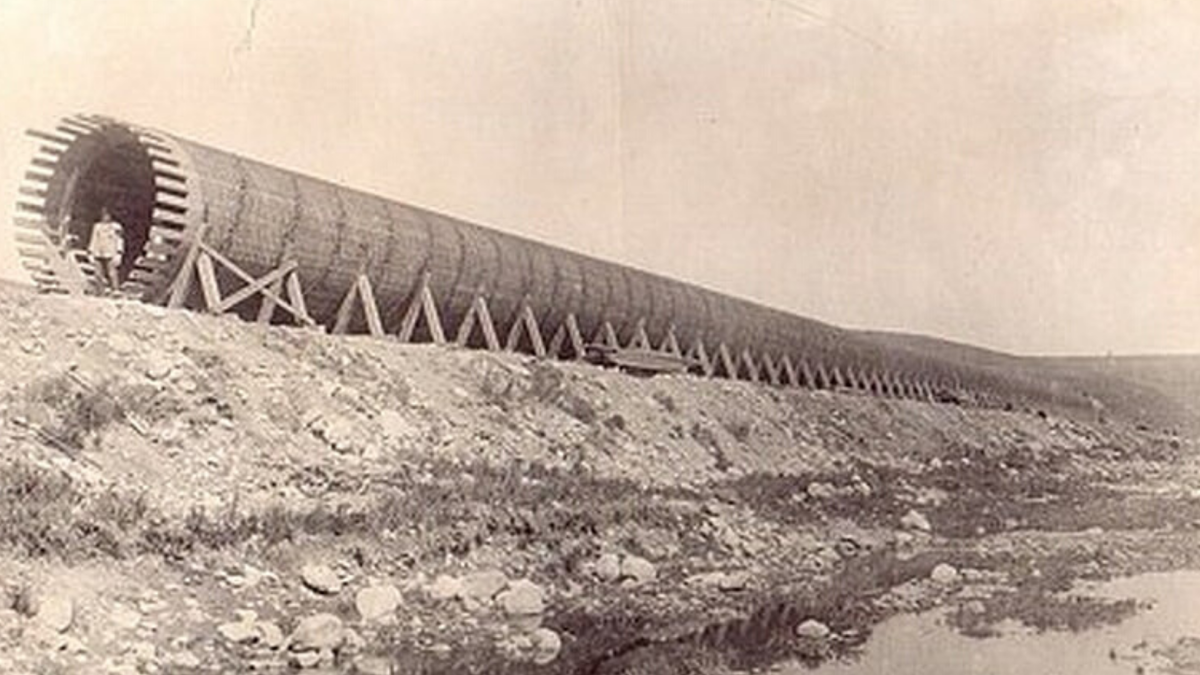

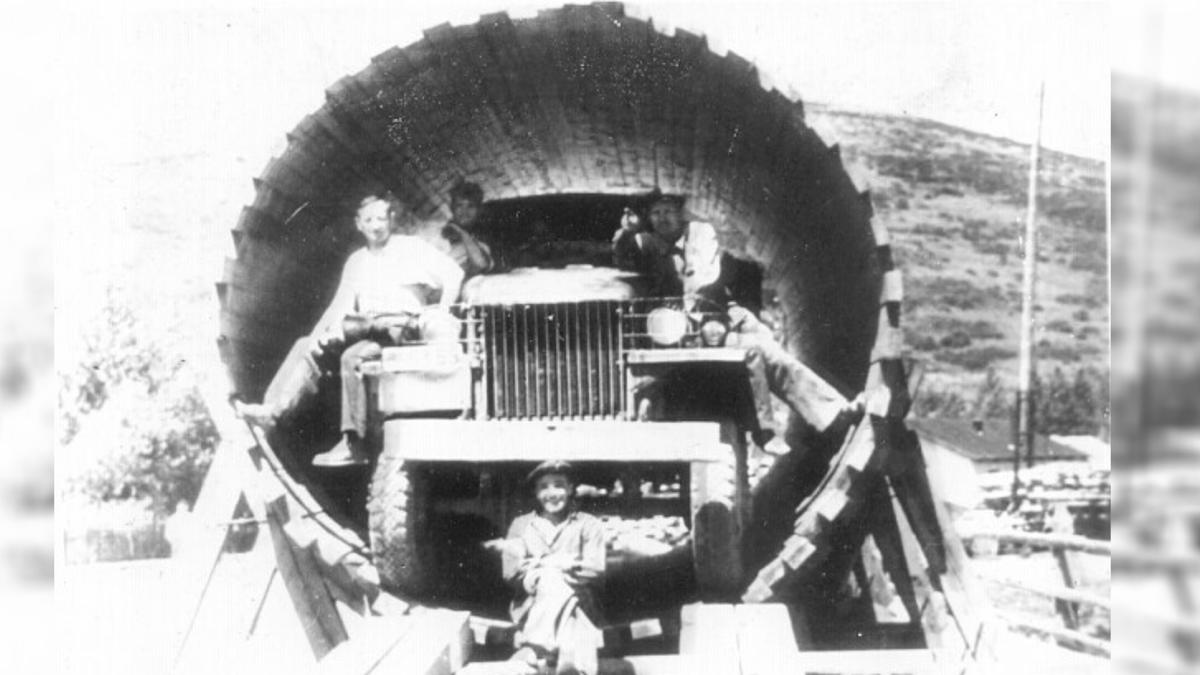

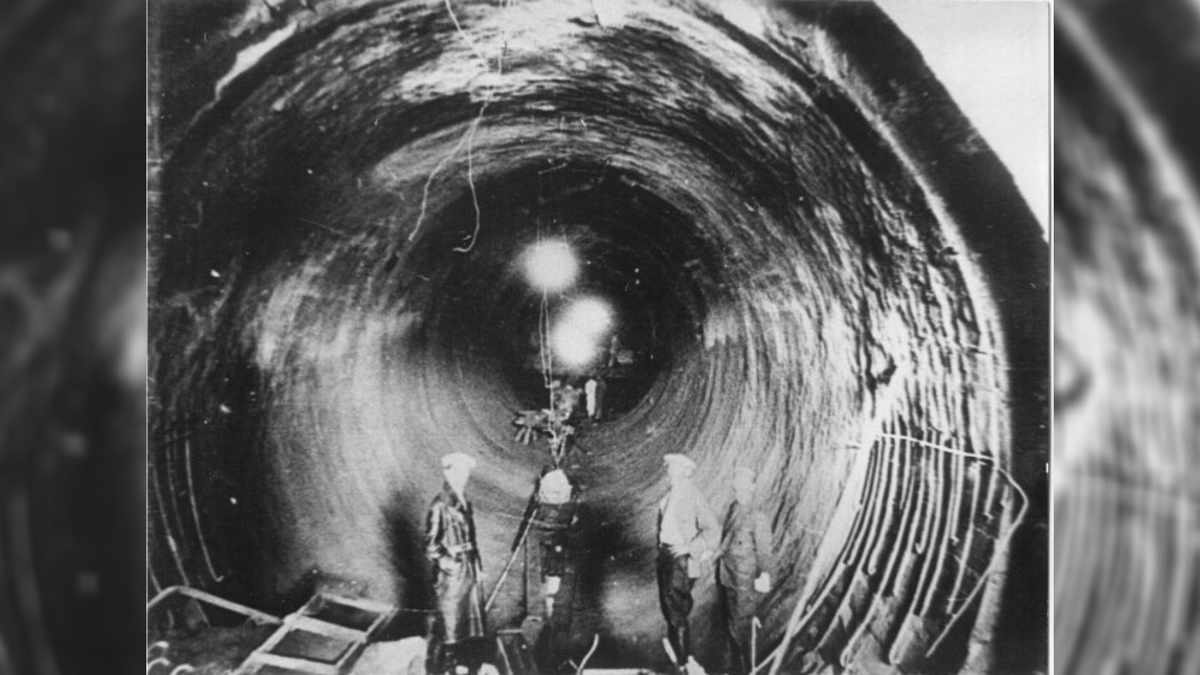

Наша деревянная труба диаметром 3,25 и протяженностью 8,6 км - самый длинный в мире деревянный напорный водовод. Его параметры были таковы, что внутрь свободно въезжал грузовой автомобиль с людьми, стоящими во весь рост в кузове. По своей трассе трубопровод проходил по нескольким туннелям.
Деревянный трубопровод был густо охвачен металлическим бандажами (обручами). В качестве материала трубопровода использовалась лиственница. Решение использовать для трубопровода вместо стали лиственницу было принято инженерами с учетом отдаленности места и таежных условий. Для поставок стальных труб из центра России потребовались бы дополнительные транспортные расходы, строительство дорог, а значит, существенное удорожание всего проекта. Трубопровод был собран из множества дощечек и стянут стальными скобами. Он прослужил 50 лет, пока не был заменен на металлический водовод. В истории края и всей бывшей советской энергетики наша труба осталась уникальным сооружением.
